Milyen hatással van az elektróda erő a ponthegesztőgép hegesztési minőségére?

Szia! Ponthegesztőgépek szállítójaként a saját bőrömön tapasztaltam, hogy a különböző tényezők hogyan befolyásolhatják a hegesztés minőségét. Az egyik legfontosabb tényező, amelyet gyakran figyelmen kívül hagynak, az elektróda ereje. Ebben a blogbejegyzésben leírom, mi az elektróda erő, hogyan befolyásolja a ponthegesztőgép hegesztési minőségét, és miért számít ez Önnek, mint vásárlónak.

Mi az Elektróda Erő?

Kezdjük az alapokkal. Az elektródaerő az a nyomás, amelyet az elektródák a munkadarabokra gyakorolnak a hegesztési folyamat során. Ez kulcsfontosságú paraméter, mivel közvetlenül befolyásolja az elektródák és a munkadarabok közötti érintkezési ellenállást, valamint a hőtermelést és a hegesztési zónában történő hőeloszlást.

Képzelje el ezt a következőképpen: amikor két papírdarabot próbál ragasztóval összeragasztani, nyomást kell gyakorolnia, hogy a ragasztó egyenletesen oszlik el és erős kötést képezzen. Ugyanez az elv vonatkozik a hegesztésre is. Az elektróda erő segít biztosítani, hogy az áram egyenletesen folyjon át a munkadarabokon, megbízható és kiváló minőségű hegesztést hozva létre.

Hogyan befolyásolja az elektróda erő a hegesztés minőségét

1. Érintkezési ellenállás

Az elektródák és a munkadarabok közötti érintkezési ellenállás meghatározásában az elektróda erő óriási szerepet játszik. Ha az elektróda erő túl kicsi, az elektródák és a munkadarabok közötti érintkezési felület kicsi. Ez nagy érintkezési ellenálláshoz vezet, ami viszont túlzott hőképződést okoz az elektróda-munkadarab határfelületén. Ennek eredményeként az elektródák gyorsan elhasználódhatnak, és a hegesztési varrat rossz megjelenésű lehet, égési nyomokkal és fröcsköléssel.

Másrészt, ha az elektróda erő túl nagy, deformálhatja a munkadarabokat. Ez a deformáció megváltoztathatja a kötés elektromos és termikus tulajdonságait, megnehezítve a hegesztési folyamat szabályozását. Az ideális elektródaerő megfelelő érintkezési felületet hoz létre, csökkenti az érintkezési ellenállást és biztosítja a stabil áramáramlást.

2. Hőtermelés és -elosztás

A hegesztés során keletkező hőmennyiség közvetlenül összefügg az elektróda erővel. A Joule-törvény szerint a keletkező hő (Q) arányos az áram (I), az ellenállás (R) és az idő (t) négyzetével, azaz Q = I²Rt. Mivel az elektróda erő befolyásolja az érintkezési ellenállást, a hőtermelést is befolyásolja.

A megfelelő elektródaerő elősegíti a hő egyenletes eloszlását a hegesztési zónában. Ez biztosítja, hogy a fém a hegesztési területen egyenletesen olvadjon, ami erős és egyenletes hegesztést eredményez. Ha az elektróda ereje nincs optimalizálva, a hő bizonyos területeken koncentrálódhat, ami egyenetlen olvadáshoz és gyenge varratokhoz vezethet. Például, ha az erő egyenetlenül hat az elektródákra, a varrat egyik oldala túlmelegedhet, míg a másik oldal alulmelegedhet.

3. Hegesztési szilárdság

A hegesztési varrat szilárdsága számos alkalmazásban kritikus tényező. Az elektróda ereje közvetlen hatással van a hegesztési szilárdságra. A jól alkalmazott elektróda erő segít összekovácsolni az olvadt fémet, erős metallurgiai kötést hozva létre. Ha az elektróda erő túl kicsi, előfordulhat, hogy az olvadt fém nem olvad meg megfelelően, ami gyenge hegesztést eredményez, alacsony szakító- és nyírószilárdsággal.

Ellenkező esetben, a túlzott elektródaerő hatására az olvadt fém kiszorulhat a hegesztési zónából, űrt vagy porózus hegesztést hagyva maga után. Ez a varrat szilárdságát is csökkenti. Ezért a megfelelő elektródaerő megtalálása elengedhetetlen a kívánt hegesztési szilárdság eléréséhez.

Különböző típusú ponthegesztőgépek és elektródaerő

Különféle ponthegesztő gépeket kínálunk, mint plEllenállási ponthegesztőgép,Nagy sebességű automata ponthegesztőgép, ésTeljesítmény-frekvenciás ponthegesztő. Az egyes géptípusok kialakításától és alkalmazásától függően eltérő elektródaerő-beállítást igényelhetnek.

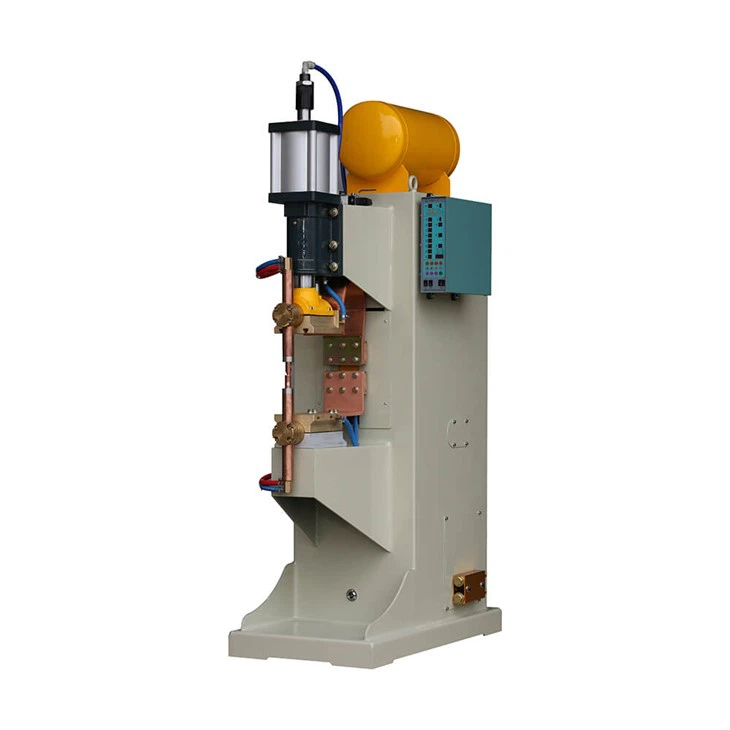

Például a nagy sebességű automata ponthegesztőgépet nagy volumenű gyártásra tervezték. Általában az elektródaerő pontosabb szabályozását igényli, hogy állandó hegesztési minőséget biztosítson nagy sebességnél. A Resistance Spot Welding Machine viszont sokféle anyagot és vastagságot képes kezelni. Az elektróda erőt a munkadarabok anyagának és vastagságának megfelelően kell beállítani.

Hogyan határozzuk meg az optimális elektróderőt

Az optimális elektródaerő meghatározása nem könnyű feladat. Ez több tényezőtől függ, többek között a munkadarabok anyagától, vastagságától, a hegesztőgép típusától és a kívánt hegesztési minőségtől.

Az optimális elektródaerő megtalálásának egyik módja a próba és hiba. Kezdje mérsékelt elektródaerővel, és végezzen próbahegesztések sorozatát. Ezután roncsolásmentes vizsgálati módszerekkel, például szemrevételezéssel, ultrahangos vizsgálattal vagy röntgenvizsgálattal értékelje a hegesztési varratok minőségét. Az eredmények alapján állítsa be az elektróda erejét ennek megfelelően.

Egy másik megközelítés a gyártó útmutatásaira való hivatkozás. Cégünknél részletes műszaki előírásokat és ajánlásokat adunk mindegyikünkreponthegesztő gépek. Ezek az irányelvek jó kiindulópontot adhatnak az elektróda erő beállításához.

Miért fontos Önnek az elektróda erő?

Ügyfélként szeretné a legtöbbet kihozni ponthegesztőgépéből. A megfelelő elektródaerő jelentősen javíthatja a hegesztés minőségét, csökkentheti az elektródacsere költségeit és növelheti a hegesztési folyamat termelékenységét.

A kiváló minőségű hegesztések kevesebb selejtezést és újramunkálást jelentenek, ami időt és pénzt takarít meg. A megfelelő elektródaerő használatával meghosszabbíthatja az elektródák élettartamát, csökkentve a hegesztőgép teljes működési költségét.

Következtetés

Összefoglalva, az elektróda erő kritikus tényező a ponthegesztőgép hegesztési minőségében. Befolyásolja az érintkezési ellenállást, a hőtermelést és -eloszlást, valamint a varrat szilárdságát. Függetlenül attól, hogy aEllenállási ponthegesztőgép, aNagy sebességű automata ponthegesztőgép, vagy aTeljesítmény-frekvenciás ponthegesztő, az elektróda erő megértése és szabályozása elengedhetetlen a kiváló minőségű hegesztések eléréséhez.

Ha ponthegesztőgépet keres, vagy további információra van szüksége arról, hogyan optimalizálhatja az elektróda erőt az adott alkalmazáshoz, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk a legjobb döntés meghozatalában, és biztosítsuk a hegesztési folyamat zökkenőmentes lebonyolítását.

Hivatkozások

• Kou, S. (2003). Hegesztőkohászat. Wiley – Interscience.
• Amerikai Hegesztő Társaság. (2008). AWS Welding Handbook, 1. kötet: Hegesztéstudomány és -technológia.
