Hogyan válasszuk ki a megfelelő vízszivattyút egy vízhűtő transzformátorhoz?

Ha vízhűtéses transzformátorokról van szó, a megfelelő vízszivattyú kiválasztása kulcsfontosságú az optimális teljesítmény és hosszú élettartam érdekében. Jó hírű vízhűtő-transzformátor-beszállítóként megértem ennek a döntésnek a jelentőségét, és első kézből tapasztaltam, milyen hatással lehet a rendszer általános hatékonyságára. Ebben a blogbejegyzésben megosztok néhány értékes meglátást arról, hogyan válasszuk ki a megfelelő vízszivattyút egy vízhűtő transzformátorhoz.

A vízhűtéses transzformátorok alapjainak megismerése

Mielőtt belemerülne a kiválasztási folyamatba, elengedhetetlen a vízhűtéses transzformátorok alapvető ismerete. Ezek a transzformátorok vizet használnak hűtőfolyadékként a működés közben keletkező hő elvezetésére. A víz a transzformátoron keresztül kering, elnyeli a hőt és elviszi egy hőcserélőbe, ahol átkerül a környező környezetbe. Ez a folyamat segít fenntartani a transzformátor hőmérsékletét egy biztonságos és hatékony tartományon belül, megelőzve a túlmelegedést és a lehetséges károsodásokat.

Tényezők, amelyeket figyelembe kell venni a vízszivattyú kiválasztásakor

A vízhűtéses transzformátor vízszivattyújának kiválasztásakor több tényezőt is figyelembe kell venni. Ezek a tényezők a következők:

Áramlási sebesség

A vízszivattyú áramlási sebessége az egyik legkritikusabb tényező, amelyet figyelembe kell venni. Arra a vízmennyiségre utal, amelyet a szivattyú egységnyi idő alatt képes leadni, jellemzően gallon per perc (GPM) vagy liter per másodperc (L/s) egységben mérve. A vízhűtéses transzformátorhoz szükséges áramlási sebesség több tényezőtől függ, beleértve a transzformátor méretét és teljesítményét, a környezeti hőmérsékletet és a hűtési követelményeket.

A megfelelő áramlási sebesség meghatározásához ki kell számítani a transzformátor hőterhelését. A hőterhelés a transzformátor által működés közben termelt hőmennyiség, amely a következő képlettel számítható ki:

Hőterhelés (W) = Névleges teljesítmény (Watt) x (1 – Hatékonyság)

A hőterhelés kiszámítása után a következő képlet segítségével határozhatja meg a szükséges áramlási sebességet:

Áramlási sebesség (GPM) = hőterhelés (watt) / (500 x ΔT)

Ahol ΔT a bemeneti és a kimeneti víz hőmérséklete közötti hőmérsékletkülönbség.

Fejnyomás

A fejnyomás a vízhűtő rendszer ellenállásának leküzdéséhez szükséges nyomást jelenti, beleértve a csövek, szerelvények és hőcserélő súrlódási veszteségeit. Általában vízlábban (ftH2O) vagy font per négyzethüvelykben (PSI) mérik. A vízhűtéses transzformátorhoz szükséges fejnyomás több tényezőtől függ, többek között a csövek hosszától és átmérőjétől, a szerelvények és szelepek számától, valamint a hőcserélő típusától.

A megfelelő fejnyomás meghatározásához ki kell számítani a teljes nyomásveszteséget a vízhűtő rendszerben. A teljes fejveszteség a következő képlettel számítható ki:

Teljes fejveszteség (ftH2O) = súrlódási veszteség (ftH2O) + kisebb veszteségek (ftH2O)

Ahol a súrlódási veszteség a víz és a csövek közötti súrlódás miatti nyomásveszteség, a kisebb veszteségek pedig a rendszer szerelvényei, szelepei és egyéb alkatrészei miatti nyomásveszteségek.

Szivattyú Hatékonyság

A szivattyú hatásfoka a szivattyú hasznos kimeneti teljesítményének a bemeneti teljesítményhez viszonyított arányára vonatkozik. Általában százalékban fejezik ki. A nagyobb szivattyú hatásfok azt jelenti, hogy a szivattyú a szükséges áramlási sebességet és fejnyomást kisebb energiafogyasztás mellett tudja biztosítani, ami alacsonyabb működési költségeket eredményez.

A vízszivattyú kiválasztásakor elengedhetetlen, hogy magas hatásfokú szivattyút válasszunk. Összehasonlíthatja a különböző szivattyúk hatásfokát, ha megnézi a teljesítménygörbéit, amelyek megmutatják az áramlási sebesség, a fejnyomás és az energiafogyasztás közötti kapcsolatot.

Szivattyú anyaga

A szivattyú anyaga egy másik fontos tényező, amelyet figyelembe kell venni. A szivattyú anyagának kompatibilisnek kell lennie a hűtőrendszerben használt vízzel a korrózió és egyéb károsodások elkerülése érdekében. A leggyakoribb szivattyúanyagok közé tartozik az öntöttvas, a rozsdamentes acél és a műanyag.

Az öntöttvas szivattyúk tartósak, ellenállnak a magas nyomásnak és hőmérsékletnek, de bizonyos környezetben érzékenyek a korrózióra. A rozsdamentes acél szivattyúk jobban ellenállnak a korróziónak, mint az öntöttvas szivattyúk, de drágábbak. A műanyag szivattyúk könnyűek és korrózióállóak, de előfordulhat, hogy nem alkalmasak nagynyomású alkalmazásokhoz.

Szivattyú típusa

A vízhűtő transzformátorokhoz többféle vízszivattyú áll rendelkezésre, beleértve a centrifugálszivattyúkat, a térfogat-kiszorításos szivattyúkat és a merülőszivattyúkat. Minden szivattyútípusnak megvannak a maga előnyei és hátrányai, és a szivattyú kiválasztása a vízhűtő rendszer speciális követelményeitől függ.

A centrifugálszivattyúk a vízhűtéses transzformátorok leggyakrabban használt szivattyútípusai. Úgy működnek, hogy egy forgó járókerék segítségével centrifugális erőt hoznak létre, amely a vizet a szivattyún keresztül mozgatja. A centrifugálszivattyúk hatékonyak, megbízhatóak, és sokféle áramlási sebességet és fejnyomást képesek kezelni.

A nyomáskiszorításos szivattyúk, például a fogaskerekes szivattyúk és a dugattyús szivattyúk úgy működnek, hogy meghatározott mennyiségű vizet felfognak, majd átnyomják a szivattyún. A térfogat-kiszorításos szivattyúk alkalmasak olyan alkalmazásokra, ahol állandó áramlási sebességre van szükség, de kevésbé hatékonyak, mint a centrifugálszivattyúk.

A búvárszivattyúkat vízbe merülésre tervezték. Általában olyan alkalmazásokban használják, ahol a vízforrás a szivattyú alatt található, például egy aknában vagy egy kútban. A búvárszivattyúk hatékonyak, megbízhatóak, és az áramlási sebességek és fejnyomások széles skáláját képesek kezelni.

A megfelelő vízszivattyú kiválasztása vízhűtő transzformátorhoz

Most, hogy megértette, milyen tényezőket kell figyelembe venni a vízhűtő transzformátor vízszivattyújának kiválasztásakor, ideje kiválasztani a megfelelő szivattyút az adott alkalmazáshoz. Íme néhány követendő lépés:

1. lépés: Határozza meg a hűtési követelményeket

Az első lépés a vízhűtő transzformátor hűtési követelményeinek meghatározása. Ez magában foglalja a hőterhelés, a szükséges áramlási sebesség és a fejnyomás kiszámítását. Ezen értékek kiszámításához használhatja a blogbejegyzésben korábban megadott képleteket.

2. lépés: Kutasson különböző szivattyútípusokat és modelleket

Miután meghatározta a hűtési követelményeket, elkezdheti a különböző szivattyútípusok és -modellek kutatását. Keressen olyan szivattyúkat, amelyek megfelelnek az adott alkalmazásnak, és megfelelnek a szükséges áramlási sebességnek és nyomásnak. Nagy hatékonyságú szivattyúkat és kompatibilis szivattyúanyagokat is kereshet.

3. lépés: Hasonlítsa össze a szivattyú teljesítménygörbéit

A különböző szivattyútípusok és -modellek összehasonlításakor elengedhetetlen a teljesítménygörbéik összehasonlítása. A teljesítménygörbe a szivattyú áramlási sebessége, fejnyomása és energiafogyasztása közötti összefüggést mutatja. A teljesítménygörbék összehasonlításával meghatározhatja, hogy melyik szivattyú a leghatékonyabb és a legmegfelelőbb az adott alkalmazáshoz.

4. lépés: Fontolja meg a költség- és karbantartási követelményeket

A szivattyú teljesítményén és hatékonyságán kívül figyelembe kell vennie a költségeket és a karbantartási követelményeket is. A szivattyú költsége tartalmazza a vételárat, a telepítési költségeket és az üzemeltetési költségeket. A karbantartási követelmények közé tartozik a karbantartás gyakorisága, a cserealkatrészek költsége és a karbantartás egyszerűsége.

5. lépés: Konzultáljon szakemberrel

Ha nem biztos abban, hogy melyik vízszivattyú a legjobb választás a vízhűtő transzformátorhoz, mindig érdemes szakemberrel konzultálni. Szakember segíthet meghatározni a transzformátor hűtési igényeit, javasolni a megfelelő szivattyútípust és -modellt, valamint szerelési és karbantartási szolgáltatásokat nyújt.

Következtetés

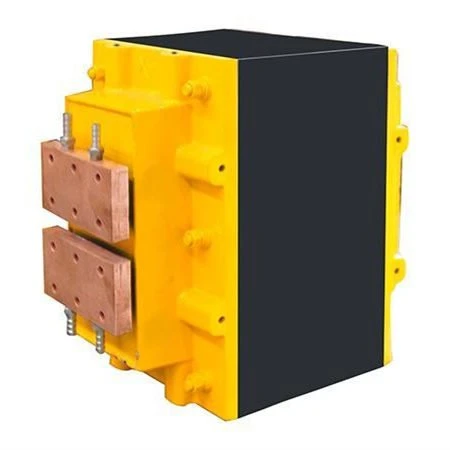

A vízhűtéses transzformátorhoz megfelelő vízszivattyú kiválasztása kulcsfontosságú az optimális teljesítmény és hosszú élettartam érdekében. Az ebben a blogbejegyzésben tárgyalt tényezők figyelembevételével, beleértve az áramlási sebességet, a nyomást, a szivattyú hatékonyságát, a szivattyú anyagát és a szivattyú típusát, kiválaszthatja a megfelelő szivattyút az adott alkalmazáshoz. Ha bármilyen kérdése van, vagy további segítségre van szüksége, kérjük, forduljon hozzánk bizalommal. Vezetők vagyunkPonthegesztő transzformátorésTranszformátor hegesztőgép használatáhozszállítója, és kiváló minőségű vízhűtő transzformátorokat és vízszivattyúkat tudunk biztosítani Önnek. Vegye fel velünk a kapcsolatot még ma, hogy megbeszéljük igényeit és elindítsuk a beszerzési folyamatot.

Hivatkozások

• "Transformer Cooling Systems", Elektrotechnikai kézikönyv, harmadik kiadás, szerkesztő: Richard C. Dorf, CRC Press, 2004.
• „Szivattyúválasztási útmutató”, Grundfos Pumps Corporation, 2021.
• „Vízhűtő rendszerek transzformátorokhoz”, ABB csoport, 2019.
